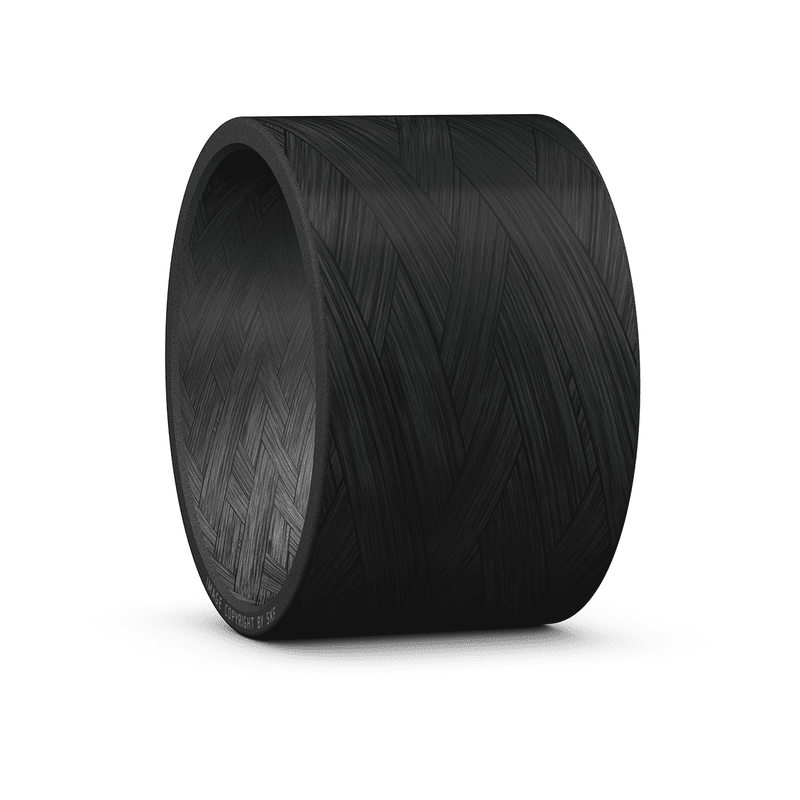

SKF PWM 304042 kluzné pouzdro z vinutých vláken

SKF Vinutá vlákna
Ložisko pro obtížné provozní podmínky


BEZÚDRŽBOVÉ KLUZNÉ POUZDRO PRO MEZNÍ PODMÍNKY
Kluzná válcová pouzdra SKF Vinutá vlákna se vyrábějí navíjením pramenů teflonového
a polyesterového vlákna do matrice z pryskyřičného pojiva. Tento materiál byl vyvinut
speciálně pro uložení, na která působí vysoké zatížení, vibrace a korozívní prostředí.
Kluzná pouzdra SKF Vinutá vlákna lze většinou použít ve stejných uloženích jako
pouzdra z masivního bronzu nebo oceli. SKF vyrábí standardní sortiment těchto ložisek
podle norem ISO 4379 a DIN 1850.

Kluzná pouzdra SKF Vinutá vlákna poskytují řadu předností:
• vysoká únosnost
• vynikající odolnost vůči rázovému zatížení a vibracím
• odolnost vůči hranovému zatížení a vyrovnání nesoososti
• bezúdržbový provoz
• vynikající odolnost vůči korozi
• nízké tření
• elektroizolační vlastnosti

MATERIÁL
Moderní technologie navíjení vlákna a speciální pryskyřičná matrice dávají výjimečnou
kombinaci mechanických vlastností skelného vlákna, tribologického chování teflonu
a pevných termoplastických polyesterových vláken. Obrábět lze všechny plochy kluzného
pouzdra SKF Vinutá vlákna s výjimkou kluzné vrstvy. Za každých okolností je třeba
předejít nadměrnému růstu provozní teploty, která může ložisko poškodit.


HLAVNÍ OBLASTI POUŽITÍ 1)
Kluzná pouzdra SKF Vinutá vlákna jsou vynikající volbou pro uložení vystavená velkému
zatížení a vibracím. Používají se tam, kde se dává přednost provozu bez údržby.
Zařízení, ve kterých se tato pouzdra nejčastěji využívají:
• stavební stroje
• zemědělské a lesnické stroje
• těžební zařízení a dopravníkové pásy
• vrtné plošiny
• kovoobráběcí stroje

MAZÁNÍ
Kluzná pouzdra SKF Vinutá vlákna díky unikátní kluzné vrstvě z vláken PTFE a PES
zakotvených v epoxidové pryskyřici nevyžadují mazání. Provoz s nízkým třením je
proto možný i bez jakékoliv údržby. Přítomnost maziva však poskytuje ochranu
proti nečistotám a sama o sobě nemá na chod ložiska negativní dopad. V mimořádně
agresivním prostředí se doporučuje použít těsnění.

Charakteristiky:
Příp. zatížení (dyn/stat), N/mm2 140/200
Přípustná kluzná rychlost, m/s 0,5
Součinitel tření µ 0,03 .. 0,08
Teplotní rozsah, °C -50 .. +140

Doporučení:
Tolerance hřídele h7 – h8
Tolerance tělesa H7
Povrchová drsnost Ra, µm 0 .. 0,8
Tvrdost hřídele, HB 200 – 600
